立式鉆床傳動結構，它包括電機，與電機輸出軸通過皮帶傳動連接的中間皮帶輪軸，裝有變速齒輪組的變速箱，固定安裝在立柱上部的主軸箱，以及整個罩殼，立式鉆床特征在于，它還包括半封閉式蝸桿蝸輪箱，以及與蝸桿蝸輪箱通過聯桿連接的無級變速調速手輪；所述半封閉式蝸桿蝸輪箱安裝在主軸箱內、蝸桿蝸輪箱內裝有帶蝸輪的蝸輪軸，蝸輪軸上裝有搖桿，在搖桿的上端裝有使中間皮帶輪軸在導桿上滑移的滑塊，蝸輪軸下裝有與蝸輪傳動連接的蝸桿，蝸桿與聯桿連接，轉動調速手輪使蝸輪的回轉運動轉變為搖桿的擺動運動，以改變中間皮帶輪的傳動直徑實現調速；立式鉆床變速箱的中部裝有中間隔離板，隔離板的上方裝有主傳動變速齒輪組，隔離板的下方裝有進給變速齒輪組；所述主軸箱內裝有主軸、第一傳動軸和第二傳動軸，三根軸同軸線排列，其上部同主傳動變速齒輪組；連接，其下部同進給變速齒輪組連接；所述進給變速齒輪組裝有電磁離合器，橫軸齒輪與主軸套筒上的齒條嚙合，以實現主軸的進給運動，立式鉆床運動的操作手柄上裝有電磁離合器按鈕，已達到工作要求。

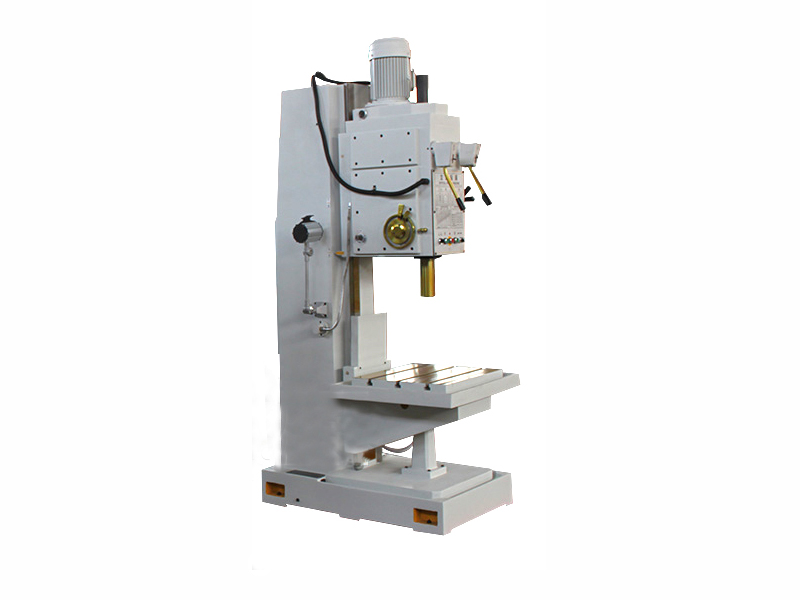

用戶在使用Z5150B 立式鉆床時應注意：

①開箱驗收機床時，若發現主機、附件及隨機文件與裝箱單不符時，請即與立式鉆床生產廠家聯系。

② 用戶必須在仔細閱讀說明書后，方能對本機床進行安裝，調試。 機床安裝后，請將立柱表面的防銹油擦洗干凈，并涂30號機油，否則易研傷導軌等表面。

?③ 將主電機裝在主軸箱上，確保電機上的齒輪與變速箱中齒輪正確嚙合，并用4個M14×35的六角頭螺栓緊固。然后將電機的電纜線插頭插在位于電柜上面的插座上，并需鎖緊防松螺母。

?④本機床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。

?⑤接通電源前，請先檢查電源接地線是否可靠，線徑是否符合要求。檢查機床相序是否正確。檢查行程限位開關是否可靠。檢查各操作

按鈕是否正確動作，急停按鈕是否動作可靠。

?⑥安裝并檢查無誤，再由低到高逐擋變速進行空運轉操作，若無異常現象方可進行加工。

?⑦機床出現故障或處于危急狀態時，應首先按急停按鈕(急停按鈕在主軸箱左側)停機，然后關斷總電源開關，故障不解除，危險不排除，不準重新送電。

⑧嚴禁用戶隨意增大保險絲的容量。

?⑨ 電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查，嚴禁接觸帶電體。

?⑩請按說明書上潤滑的規定，對機床各部位注油潤滑，否則可能研傷導軌或機件。

?? 由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。

??鉆削過程中絕對不可用手清除鐵屑和觸摸鉆頭，觀察鉆削情況時頭部與鉆頭務必保持一定距離，否則會危及人身安全。

??使用該機床的操作者一律不準戴手套，女同志一律戴安全帽（將長發包?。?，否則易發生人身事故。 ?

??嚴禁在機床運轉過程中，變換主軸轉速和主軸進給量。

?? 在鉆削過程中發生機床及人身意外情況，應立即按機床面板上的急停按鈕，以免發生事故。

?? 操作者注意，根據被加工材質及鉆頭直徑不同，應合理選擇轉速與進給量，否則易造成機床損壞。機床的進給抗力不得超過8500N。
