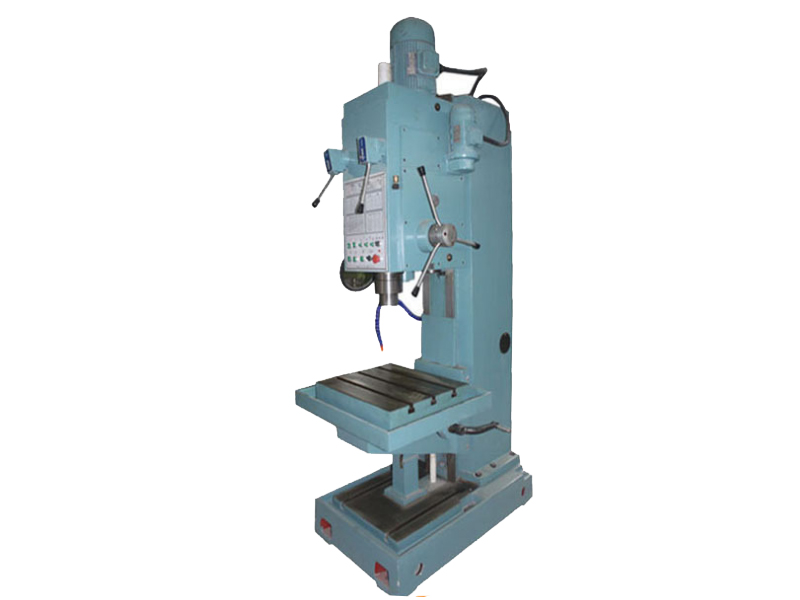

Z5180C立式鉆床

日期:2021-04-15 來源:www.ievent.com.cn 點擊:2723次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：63mm
主軸行程：250mm
主電機功率：5.5kw
機床重量：2800kg
外形尺寸：1710×1130×2920mm

在線咨詢全國熱線
024-66715888

產品描述

?Z5180C立式鉆床是沈陽中捷數控?fù)u臂鉆床廠生產的一款較大的立式鉆床，鉆孔直徑達到范圍（80cm），主軸軸承、主要電器元件采用國內名牌產品，可以進行鉆孔、擴孔、鉸孔、鏜孔、鉆沉頭空、锪平面和攻螺紋等作業，軸攻絲自動反轉以及微動進給，用于盲孔和定深孔，極為方便。本機床對大批量零件加工效果特別高，是我公司的優質產品，首推型號，深受內外客戶的好評！

主要技術參數	?????? Z5180C
鉆孔最大直徑mm	80
主軸最大進給抗力N	30000
主軸最大扭矩N.m	800
主電機功率kw	5.5
主錐孔錐度NO	6
主軸轉速r.p.m	20-570(9級)
主軸每轉進給量mm/rev	0.11 -0.78(6級)
主軸行程mm	250
主軸箱行程mm	250
主軸跨距mm	375
工作臺行程（手動）mm	300
主軸端面至工作臺距離mm	50-850
工作臺尺寸mm	650×550
機床重量kg	2800
外形尺寸mm	986×147×280
包裝箱尺寸mm	1710×1130×2920 ?

Z5180C立式鉆床空運轉試機時應注意什么?

(1)在試驗之前，機床蝗所有部件、槽等都應查看，要清除其內部的切屑和污物。

(2)所有緊固螺釘及調整螺釘，必須全部擰緊及調整完畢。

(3)固定聯接面應緊密貼合，用 0.03mm 的塞尺檢驗時不能插進。滑動導軌的配合表面，除用涂色法檢驗接觸點外，還要用 0.04mm 的塞尺插入其端部，深度應不大于 20mm。

(4)檢查自動裝置和擋塊的工作精度和動作準確性。

(5)主軸應能平穩移動，手柄的重量不應大于 5kg。

(6)機床接通電路后，主運動機構以低轉速起，依次每級轉速運轉時間不得少于2min。在高轉速時，應運轉足夠的時間，使主軸軸承達到穩定溫度(不得低于 0.5h，溫度不能超過 70℃)。

(7)檢驗各部手柄的可靠性和正確性，應能輕便地扳動。用于變速和進給量的手柄，所加的外力不得大于 40N。

(8)檢驗油窗內潤滑油流動量是否正常，箱蓋軸套有否滲漏。

(9)在各級轉速和進給量時，各部件轉動應平穩而沒有顯著沖擊和噪聲。
