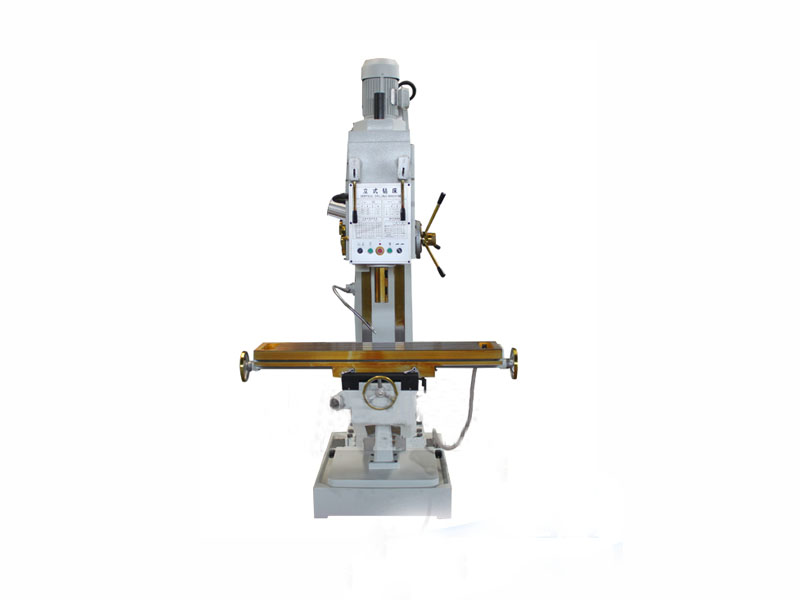

Z5150B-1立式鉆床

日期:2021-04-15 來源:www.ievent.com.cn 點擊:2664次

生產廠家：沈陽中捷數控搖臂鉆床廠
鉆孔直徑：50mm
主軸行程：250mm
主電機功率：3kw
機床重量：1350kg
外形尺寸：1300x1200x2465mm

在線咨詢全國熱線
024-66715888

產品描述

?Z5150B-1立式鉆床由變速箱、主軸箱、圓立柱、工作臺、托架、底座、電氣箱等部件組成。變速箱組合在主軸箱上，主軸箱固定在圓立柱上方，其位置處于機床的上方。工作臺套裝在托架上，托架套裝在圓立柱中間，圓立柱安裝在底座上。

主要技術參數	Z5150B-1
最大鉆孔直徑mm	50
主軸軸孔錐度	MT5
主軸行程mm	250
主軸箱行（手動）mm	200
主軸轉速級數	12
進給量級數	9
主軸轉速范圍r.p.m	31.5~1400
進給量范圍mm/r	0.056~1.80
工作臺面尺寸mm	1200x 280
工作臺縱橫行程mm	600 x?300
工作臺升降行程mm	300
主軸端面至工作臺面最大距離mm	750
主電機功率kw	3
外形尺寸mm	1300x1200x2465
機床重量（凈重）kg	1350

以下是Z5150B-1立式鉆床的優點：

1. Z5150B-1方柱立式鉆床由主軸箱、立柱、底座、工作臺等主要部分組成。機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。

2.Z5150B立式鉆床電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。

3. Z5150B立式鉆床主軸系統有高性能的傳動精度和剛性，主軸各級變速機構靈敏可靠。

4. Z5150B立式鉆床操作系統集中，工人使用方便快捷，維修方便。

5. Z5150B立式鉆床主軸攻絲能實現自動反轉，自動進給、定程切削。

Z5150B-1立式鉆床的加工原理是什么？

Z5150B-1立式鉆床在進行工件加工時，工件通過夾具裝置被固定在工作臺上，主軸的加工運動形式是通過電動機經變速箱來驅動的，立式鉆床的多軸可以調節，軸間距離可以調節的設備被稱為多軸可調鉆床。加工工件時候，各主軸邊旋轉邊隨主軸箱移動實現多孔加工，生產效率高可以批量加工工件。

刀具和工件的運動通過執行元件借助設備驅動經過傳動鏈實現各種所需的不同運行，簡單成型運動是單一執行件的直線或圓周運動。種類繁多的立式鉆床使用的傳動結構也是多樣，但成型運動氛圍簡單和復雜兩種類型，從鉆床加工原理上說，不同設備在實現這兩種運動的原理一致，從另一個層面上來講，z5150B立式鉆床的加工原理便是上述兩種成型運動的加工原理。

Z5150B-1立式鉆床在進行工件加工時候需要注意事項有：

薄板工件加工需要墊塊，鉆頭將要把工件打穿時要減輕壓力，以免鉆頭出現斷裂發生意外情況。在立式鉆床進行快速加工的情況下禁止接觸設備的運動部件。工作后要注意工作環境的清理工作，認真做好工作的每一個細節。
